Шумоизоляция задних дверей.
После проклейки пятой двери и пластика багажника, шум из него ушел в задние двери :DD Так как материал ещё оставался в количестве пяти листов вибрухи, то было решено начать шумить задние двери, передние будут следующими, иду от багажника постепенно.
Они очень ужасно дребезжали, мне кажется от них шума не меньше, чем из багажника идет. После проклейки все стало идеально, теперь звучат только передние двери, но это уже другая история. На каждую дверь ушло по 2.5 листа виброизоляции, а все стыки пластика были пройдены антискрипом(или как этот материал называется) Внутри двери тоже были проклеены полностью виброй, забыл сфоткать. Материала не жалел, решено, что лучше сделать качественней но меньше, чем все и сразу но по чуть чуть, делаю для себя, не тороплюсь и не хочу потом переделывать=)
Результатом доволен как слон, двери стали закрываться легче, звук от них пропал и теперь они более увесистые, как в иномарке))
Так же мы перевалили отметку в 20 000км пробега.
И как пелось в одной песне «двадцатка не конец это лишь пробежка» надеюсь машина будет радовать и дальше.
На днях стук в передней части усилился при переключении, перетряс всю подвеску и все подушки двигателя, оказалось верхняя гитара раскрутилась в креплении у стакана. Закрутил её обратно на 2 оборота где то и звук пропал. Теперь езжу довольный и только радуюсь авто.

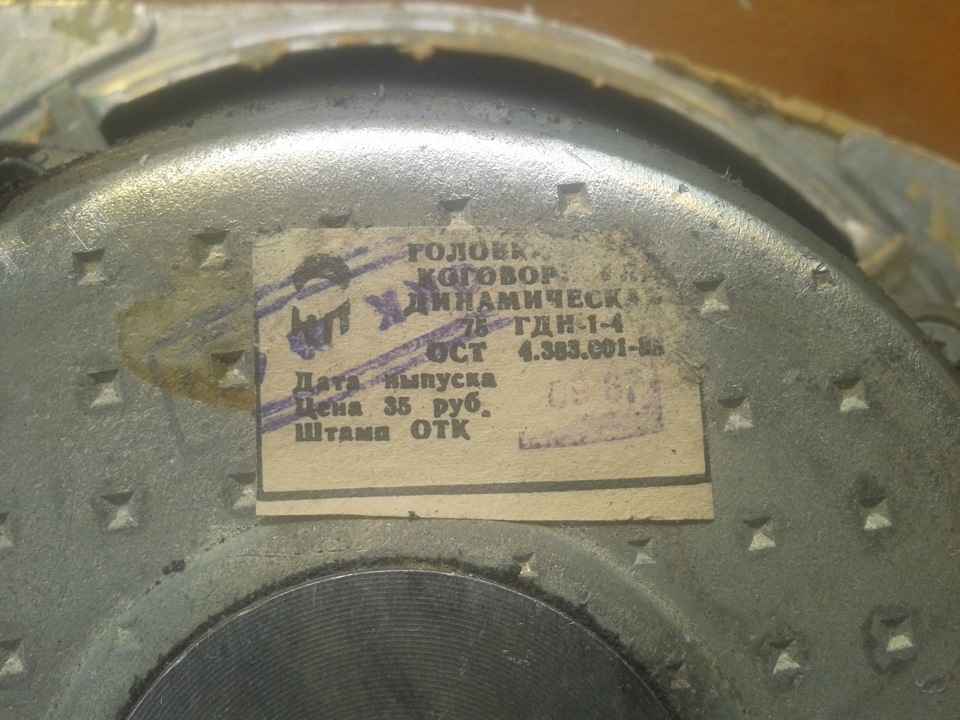

Ну и на затравочку. Сейчас бы такие цены… и качество=) 27 лет а динамик всё ещё работает и только радует хозяина:)
Всем ровных дорог и пусть ваши мечты осуществляются!)
Источник
☺Шумоизоляция задних дверей☺
Продолжаем заниматься шумкой автомобиля. Вторыми на очереди стали задние двери.
Подход тот же самый, что и с передними дверьми www.drive2.ru/cars/lada/p…rovmaxim/journal/2745834/, но с задними, как мне показалось возиться пришлось меньше.
В процессе было использованно:
1)STP 2мм 4 листа, на задние двери ушло меньше, почти целый лист остался(195р. за лист)
2)Сплен 4мм 1листа достаточно на 2 двери(281р. за лист)
3)Строительный фен
4)Ножницы
Первым делом снимаем обшивку дверей:
1)Плоской отверткой отжимаем и сдвигаем в сторону фиксатор ручки стеклоподъемника;
2)Снимаем с вала ручку стеклоподъемника и фиксатор (розетку);
3)Выворачиваем винт крепления облицовки внутренней ручки двери;
4)Поддеваем облицовку плоской отверткой, и снимием ее.
5)Отворачиваем два винта крепления ручки двери;
6)Подденьте ручку плоской отверткой, и снимаем ее;
7)Открутить фиксатор блокировки замка двери;
8)Вставляем длинную шлицевую отвертку между обшивкой и дверью, поочередно отщелкиваем клипсы по всему периметру двери. Отводим обивку от двери;

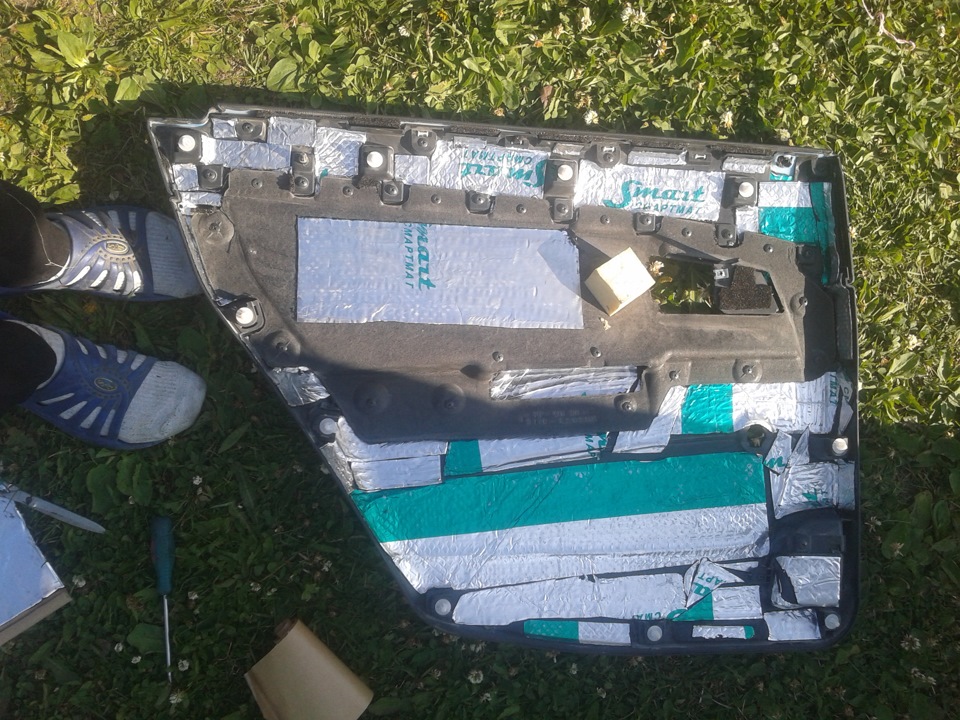

9)На фото изображена обивка задней двери ЛАДА Приора (вид с обратной стороны). Запомните расположение 10 фиксаторов, тогда снятие будет проходить гораздо легче.
После этого оттираем мовиль с дверей, проходим двери растворителем. Берём в руки фен, сначала немного прогреваем внутреннюю часть двери, а потом кусками отрезаем STP, нагреваем куски феном и начинаем клеить дверь. Как только проклеили внутреннюю часть двери, начинаем заклеивать технологические отверстия. Сверху закрываем всё это спленом.
Источник
Полная шумоизоляция дверей материалами Шумоff. Пошагово, расчет материала!
Приветствую!
Начало эпопеи по обработке автомобиля шумо- и виброизоляцией, снова…
Приобретал весь материал напрямую от производителя ООО «Плеяда» (Шумофф)
Во-первых что необходимо запомнить — это не конкурс о том, кто больше прилепит вибро и шумоизоляционных материалов!
Распишу процесс на конкретной двери — передняя пассажирская, ибо нет смысла вставлять фотографии по обработке всех дверей.
Лично я использовал 3 вида материала производства Шумофф:
1). Вибропоглощающий материал шумофф, шумoff Joker представляет собой мастику с увеличенной когезионной прочностью, пенетрационными и адгезионными свойствами. Производитель добился высоких показателей за счет добавления в мастичный состав углеродосодержащих компонентов, фиброволокна и ряда других ингредиентов. (Самоклеющийся материал!)
Толщина 2 мм
Размер листа 370х270 мм
Масса 3.1 кг/м²
КМП (коэффициент механических потер) 0.33
Артикул 010005
Уточнение! Вироизоляционные материалы являются герметиком, и при монтаже на чистую подготовленную поверхность выполняют роль антикора, что особенно актуально, при обработке днища автомобиля.
2). Комфорт 6 является звуко-теплоизоляционным материалом на основе вспененной резины черного цвета с водостойким клеевым слоем. Материал низко горючий и не впитывает воду.
Толщина 6 мм
Размер листа 750х1000 мм
Масса 0.6 кг/м²
Артикул 020006
Очень легкий, податливый материал, прекрасно режется ножницами, в отличии от того же StP Сплэн, от легкого прикосновения к клеевой основе не схватывает намертво, а при необходимости позволяет аккуратно отклеить лист и переклеить.
3). Герметон А15 — Материал шумопоглощающий и уплотнительный на основе спец ППУ, рельеф в форме пирамидок.
В 10 раз эффективнее стандартно применяемых поролонов (звукопоглощение в диапазоне частот 1200 — 10000Гц до 95%).
Неогнеопасный.
Толщина 15 мм
Размер листа 750х1000 мм
Масса 0.85 кг/м²
Артикул 030003
Масса преимуществ данного материала, для примера: Материал марки А обладает способностью медленно (в течении 40 минут) восстанавливаться после длительного сжатия. Тем самым обеспечивается легкий монтаж двух поверхностей большой площади между которыми монтируется шумопоглотитель «Герметон» и заполняет свободное пространство.
С материалом Герметон А легко работать — легко режется, легко РВЕТСЯ, принимает любую форму!
Честно говоря, Герметон, один из лучших шумоизоляционных материалов на рынке!
На официальном сайте Шумофф, есть КАЛЬКУЛЯТОР расчета материала для обработки деталей автомобиля (кузов) — разделение идет по КЛАССАМ обработки, а не по классам автомобиля, то есть не учитывается дверь от Приоры, или дверь от Весты, думаю все понимают, что разницы в габаритах очевидна.
НО, материала ушло меньше среднестатистического расчета на сайте.
— Внутренняя сторона (та, что «уличная») — устранил «старую» звукоизоляцию в виде Сплэна, обезжирил растворителем и проклеил МАКСИМУМ по возможности всю площадь двери ПЕРВЫМ слоем Шумофф Джокер, ушло 5 листов (+/-)! Обязательно прикатывал роликом, где ролик не пролазил подбивал широкой отверткой и прижимал пальцами. (Рекомендую не выбрасывать остатки, обрезки от листа вибры — абсолютно ВСЕ пригодится!)
«Джокер» самоклеющийся материал, ОДНАКО, все же я использовал фен, ибо температура на улице была 19°С.
Вторым слоем, Комфорт 6, это ЗВУКОИЗОЛЯЦИЯ, то есть данный материал препятствует распространению шумов со стороны «улицы», на одну дверь ушло 0.5 листа (+/-).
— Внешняя сторона (та, что в салон), проклеивал виброизоляцией «Джокер» не по всей площади, как многие делают, а прежде всего закрыл технологические отверстия, И, методом простукивания, находил места «бренчания» металла, и наклеивал виброматериал, до полного устранения «паразитных» звуков.
На внешнюю сторону одной двери ушло 3 листа «Джокер», это усредненный показатель, большинство тратит на эту сторону более материала, чем на внутреннюю!
Пару слов об виброизоляции — «Применение виброизоляции обеспечивает снижение уровней шума и вибрации до 85%, в диапазоне от 20 до 1000 Гц., т.е. в диапазоне низких частот. Важно отметить, что речь идет именно о поглощении вибрации, а не об изоляции в общепринятом смысле – т.е. энергия колебаний не возвращается к источнику, а переходит в тепловую.» — очень хорошее уточнение с сайта Saitcar.ru, именно поэтому, такой показатель как КМП, лично для меня, не имел ключевую роль в выборе материала!
Ну и для тех, кто хочет создать подобие «сабвуфера» в двери, заклеевая обе стороны наглушняк — не забывайте, требуется комплексный подход — «правильная» акустика, «правильные» провода для получения желаемого результата, добавление 20 кг виброизоляции так себе решение.
— Дверная обшивка (дверная «карта») — проклейка обшивки одним сплошным листом шумопоглотителя Герметон А15!
В идеале, 1 дверь — 1 лист, но так как материал, как бы, не особо бюджетный, можно рассмотреть вариант 3 двери — 3 листа, а 4-я дверь обработать остатками!
Итого (суммарно) на все двери было потрачено (практически максимальная возможная обработка):
Шумофф Джокер — 34-35 листов (вру, одну дверь не проклеил, так как вероятно будет сниматься и перекрашиваться низ двери, но ее включил в конечный учет)
Комфорт 6 — 3 листа
Герметон А15 — 4 листа
Стоимость не просчитывал, потому что цены отличаются в разных магазинах.
И помните, предпочтительнее купить материала с запасом, чем во время работы недосчитаться парочки листов, ибо далеко не в каждом магазине есть возможность купить отдельным листом тот или иной материал! ( по этой же причине, излишки материала не составляет продать)
Предполагаю, всем любопытно, а есть ли толк? Да, толк определено есть, «паразитные» шумы с улицу снизились, двери потяжелели, ОДНАКО замерить шумометром ДО и ПОСЛЕ пока не могу, из за разобранной задней двери, как только дверь доделается — замеры в обязательном порядке будут произведены, и да, главные не точные дБ, а динамика изменения, в положительную сторону или тот же уровень шумов!
Как Вам?
Распространяем, пожалуйста!
Источник
Шумоизоляция дверей (Приора)
Закупился я шумо и вибро изоляцией, вибро взял сильвер 2мм
из расчета два листа на дверь, может это и слишком тонкий материал, но я побоялся что провиснут двери. Звукоизоляция — изолонтейп 3004В фольгированная, два рулона и 3004В без фольги, тоже два рулона.
В общем все началось со снятия обшивки, процесс описывать не буду. Далее обмотал поролоном тягу, которая идет на «пипку» открытия и закрытия двери, ибо дребезжала она нереально.
Кстати вся идея проклейки дверей у меня возникла когда я первый раз сел за руль своего приорика, все гремело просто жуть, моя предыдущая машина (девятка 2003 года) гремела на много меньше. Но разве это причина отказываться от покупки хорошей машины, это ведь АВТОВАЗ — конструктор, к нему без молотка и напильника можно не подходить.
А теперь вернемся к теме сей записи) после того как замотал тягу начал очищать и обезжиривать внутреннюю часть двери. Для этого я использовал 92 бензин, хотел взять 646 растворитель, но побоялся что он сожжет краску. Получилось так
После этого начал резать виброматериал на куски, что бы они влазили в технологические отверстия и клеить на внутреннюю часть двери, воздух выглаживал пальцами через тряпку, валики не использовал и фен тоже, все итак хорошо клеилось.
Когда закончил с внутренней стороной, пролил дверь по кромке, каким то черным не засыхающим мовилем (откопал его у отца в гараже) с помощью шприца. Где то по 3 шприца на дверь. Затем этим же шприцем залил все механизмы внутри синтетическим маслом, помазал тросики стеклоподъемников, замки, дотянул гайки и перешел к заклейке технологических отверстий.
Далее со снятой обшивки открутил верхнюю часть, проклеил там все антискриповым материалом «Маделин», так же его я подложил под каждую клипсу крепления обшивки и дотянул все саморезы.
Вырезал по контуру обшивки звукоизоляцию изолонтейп 3004В фольгированную, и начал клеить ее на дверь (так же кусками), а по краю, там где обшивка имела контакт с железом двери наклеил полосу из материала изолонтейп 3004В без фольги. Вырезал места где клипсы входят в железо двери и смонтировал обшивку на место.
Фото с наклеенной звукоизоляцией я забыл сделать, но думаю это не страшно, там все просто как два пальца об асфальт.
Собственно почему я брал по два рулона фольгированного и не фольгированного изолонтейпа, да потому что хотел с фольгой наклеить на внешнюю часть двери, а без фольги подложить под обшивку, как второй слой, только хрен это все влезло, и поэтому пришлось обойтись одним слоем. А внутрь двери клеить звукоизоляцию я не решился, так как она по сути как поролон, и впитает всю влагу попавшую в дверь, что приведет к коррозии.
Во многих статьях по оклейке шумо и виброизоляции пишут что виброматериал необходимо греть феном и хорошо прикатывать к железу, но не написано почему! Еле раздобыл информацию об этом. А все делается для того, что бы виброматериал хорошо прилип и под ним было как можно меньше воздуха. Если воздух останется, то в воздушных пузырях будет скапливаться конденсат, что приведет к чему? Правильно! К коррозии!
Вот собственно и все! Результатом я остался очень доволен, пропали посторонние звуки в дверях, такие как дребезг, свист внутри двери, а главное стало тише, и это реально заметно! Ах да, двери закрываются на много тише и лучше, а ручки после того как помазал все механизмы стали очень мягкими и тихими. Если решитесь сделать тоже самое, не раздумывая делайте, оно того стоит!
Теперь по материалам! На одну приоровскую дверь у меня ушло два листа виброматериала сильвер 2мм (лист у нас стоит 176 рублей), размером 76 х 54 см, может ошибаюсь на пару сантиметров) и пол рулона звукоизоляционного материала изолонтейп 3004В фольгированный, размером 100 х 125 см (рулон стоит 264 рубля), а так же пару полосок шириной сантиметра 3 из нефольгированного изолонтейпа. Маделин у меня остался еще с проклейки девятки.
Еще забыл… ни одной клипсы я не сломал! И обшивка намертво села на старые родные клипсы! Надеюсь кому то эта запись окажется полезной! Есть вопросы? Задавайте! С радостью отвечу, объясню, расскажу. Критика тоже приветствуется.
Вот и все) Удачи на дорогах! Искренне Ваш, Саня!))
Источник
Шумоизоляция обшивок дверей / война со скрипами
После проклейки багажника, регулировки задней двери и подклейки уголков на задних дверях, посторонних шумов и дребезгов в салоне заметно убавилось. Теперь только изредка трещит центральная консоль на кочках. Но из-за снижения общего уровня шума стали напрягать постоянные поскрипывания в обшивках передних дверей, причем откуда именно не известно… Решил снять одну из обшивок и затащить домой, так как на улице холодно. Заодно прикупил несколько листов шумки по виду сплен, толщиной 8 мм размерами 1х1.2 м. Каково было мое удивление, когда я стал разбирать эту обшивку посностью… Оказалось, что она состоит не из пары тройки частей в общем как было на предыдущих моделях вазов, а из несколько бОльшего количества частей… Причем все эти части стыкуются между собой так, что неизбежно возникнет трение, а за ним и скрип…
Сразу скажу, что времени на подобную работу уходит немеренно, в прочем как и нервов =)
Думаю не требуется более детально описывать всю проделанную работу. Были проклеяны разной толщины шумкой все стыки, щели, защелки… Вообщем в прямом смысле каждый сантиметр. Подгонялось все только по месту, лишь бы вставилось на место и все… Проклейка так сказать тяп лят, использую даже самые мелкие остатки от листов. Черный пенопласт после долгих раздумий все же был выброшен из дверей. Зато толщина проклейки кое-где доходит до 4-5-ти слоев =) А где-то, к сожаления, и один еле удалось запихать, как позже и всю обшивку на место =) Пока проклеил только передние двери, и то у правой еще нужно чуть подогнать толщину слоя… Перед установкой на место были заклеяны виброй все технологические отверстия, получился уже второй слой вибры на передних дверях.
Намаялся я с этим всем делом прилично, но зато теперь уверен процентов на 95, что никаких скрипов не будет, так как скрипеть уже просто нечему. На фото можно заметить, что по краям намеренно делал выступ шумки больше края на несколько мм, так что обшивка легла не на пластик, а на шумку, туго и мягко. Заодно конечно и посторонних звуком снаружи через двери прилично убавилось. Музыка стала играть еще лучше, обшивка при ее игре стала меньше вибрировать.
